超音速火焰噴涂在制備耐磨耐腐蝕金屬陶瓷涂層領域得到廣泛應用，相比于使用氧氣作為助燃劑的HVOF工藝，使用壓縮空氣作為助燃劑的HVAF工藝目前正顯示出獨特的優(yōu)勢。HVAF工

表現(xiàn)出更高的粉末顆粒飛行速度及更低的粉末表面溫度，上述特點使制備出的涂層具備更致密的微觀結構，更好的保持了粉末的物相，從而性能特點不會出現(xiàn)很大的偏差。

目前這種工藝也可以應用于溫度敏感型非晶粉末，例如制備Fe₆₃Cr₈Mo_3.5Ni₅P₁₀B₄C₄Si_2.5非晶涂層，如圖1bXRD圖譜所示，AC-HVAF制備的涂層仍保持較好的饅頭峰，非晶相含量極高；HVOF制備涂層在45°處表現(xiàn)出局部銳化，這表明該工藝制備的涂層有部分納米晶形成。從圖1c-d可以看到，由于HVAF工藝的高速度，低溫度等技術特點，涂層橫截面致密，無明顯孔隙，氧化物，未融顆粒等缺陷。

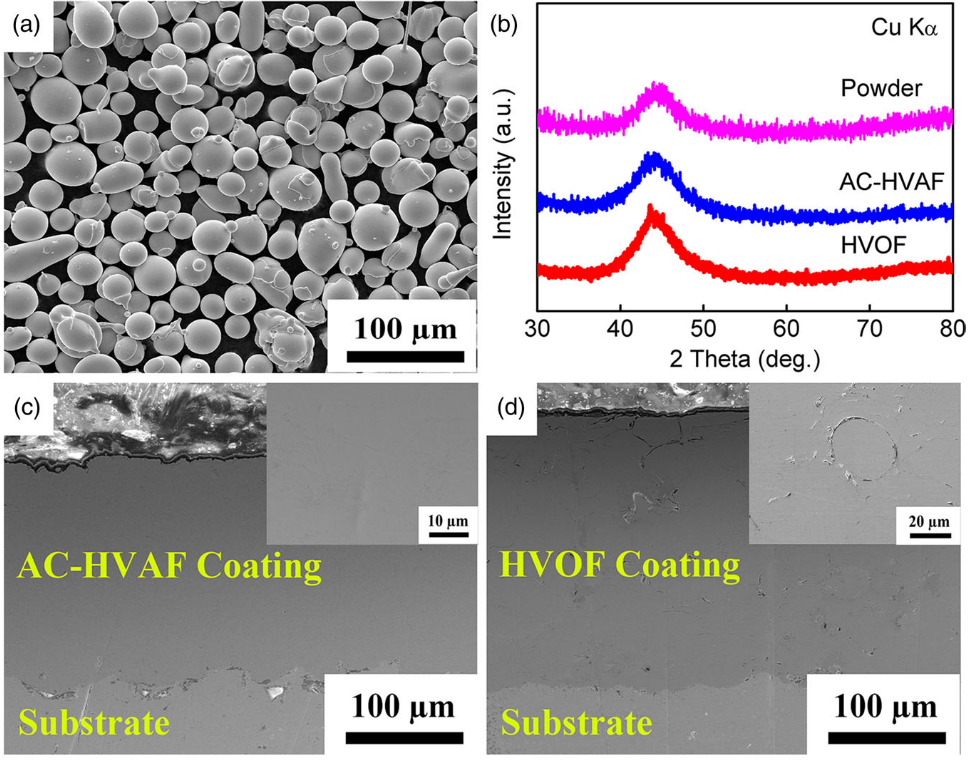

圖1. 粉末形貌（a）,XRD圖譜（b），涂層橫截面（c-d）

  兩種工藝特點的不同也反映在涂層性能上，在兩者摩擦系數(shù)相近的情況下，HVAF制備的涂層略高于HVOF制備的涂層，這進一步驗證了上述微觀結構的改善。而磨損率方面的差異更為巨大，HVAF制備的涂層磨損率遠小于HVOF制備的涂層，差距達7倍之多。這足以體現(xiàn)HVAF工藝在制備金屬體系涂層的巨大優(yōu)勢。

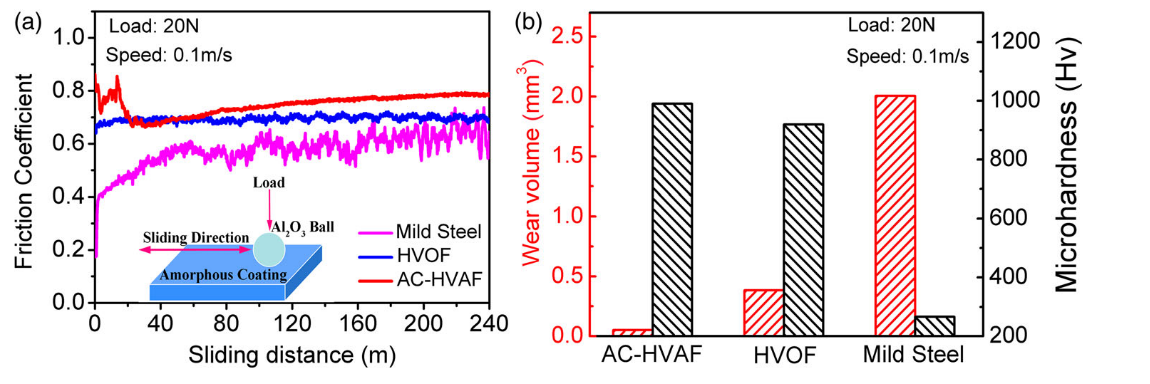

圖2. 涂層的摩擦系數(shù)（a），涂層的磨損體積及磨損率（b）

目前，廣東正德材料表面科技有限公司擁有超過1000平米的熱噴涂車間，配備了2套先進的AC-HVAF (Uniquecoat M3) 熱噴涂設備，全自動噴涂噴砂輔助系統(tǒng)、多臺大型磨床、大型拋光和研磨設備等。能承接長度6米以下、直徑2米以下、重量5噸以內工件的金屬及合金、金屬陶瓷涂層的加工；金屬陶瓷涂層的研磨拋光能達到鏡面要求。當前使用相關設備制造的各類零件性能優(yōu)良，可以為貴司關鍵零部件解決耐磨、耐腐蝕及耐高溫等功能化涂層的需求，歡迎來電詳詢!

H. R. Ma, J. W. Li, J. Jiao, C. T. Chang, G. Wang, J. Shen, X. M. Wang & R. W. Li (2016): Wear resistance of Fe-based amorphous coatings prepared by AC-HVAF and HVOF, Materials Science and Technology, DOI: 10.1080/02670836.2016.1160195
